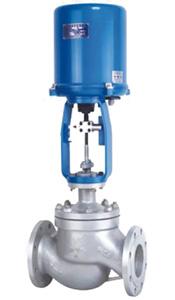

電動套筒調節閥
名稱:電動套筒調節閥
型號:ZAZP、ZAZM
口徑:DN20～200（mm）
壓力:PN1.0～6.4（MPa）
材質:鑄鋼、不銹鋼
一、 ZAZP、ZAZM型電動套筒調節閥產品概述：
我公司ZAZP、ZAZM型電動套筒調節閥，接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-40℃~450℃，接受信號為0~10mA .DC或4~20mA.DC。其中電動套筒調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。電動套筒調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達VI級（零泄漏）標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用于一般場合，而后者用于不允許外漏的重要場合。流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規格可供選擇。
二、 ZAZP、ZAZM型電動套筒調節閥產品特點：
ZAZP、ZAZM型電動套筒調節閥特點
閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%。
1、可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
2、電動套筒調節閥閥塞設有上、下方的均壓孔，不平衡力小，閥穩定性好，套筒互換性強，使用壓差大。
3、調節切斷型采用軟密封結構閥芯，達VI級泄漏標準（零泄漏）。
4、伺服放大器采用深度動態負反饋，可提高自動調節精度。
5、電動操作器有多種形式，可適用于4~20mA.DC或0~10mA.DC。
6、電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
7、波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏
三、 ZAZP、ZAZM型電動套筒調節閥技術參數：
ZAZP、ZAZM型電動套筒調節閥技術參數
|
公稱通徑DN（ mm ）（閥座直徑 DN ） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||
|
-10 |
-12 |
-15 |
-20 |
||||||||||||
|
額定流量系數 Kv |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
18 |
28 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
額定行程 (mm) |
16 |
25 |
40 |
60 height="24" |
|||||||||||
|
公稱壓力 PN(MPa) |
1.0 1.6 4.0 6.4 |
||||||||||||||
|
固有流量特性 |
直線、等百分比 |
||||||||||||||
|
固有可調比 |
50 |
||||||||||||||
|
允許泄漏量 |
單座 |
硬密封：Ⅳ級軟密封：Ⅵ級 |
|||||||||||||
|
套筒 |
硬密封： II 級軟密封：Ⅵ級 |
||||||||||||||
|
工作溫度 t (℃) |
-20~200 -40~250 -40~450 -60~450 |
||||||||||||||
|
信號范圍 |
0~10/~20 |
||||||||||||||
|
作用方式 |
電關式電開式 |
||||||||||||||
|
使用環境溫（℃) |
電動調節閥： -20~70 o C 伺服放大器： 0~50℃ |
||||||||||||||
|
使用環境濕度 |
電動調節閥：≤ 95% 伺服放大器：≤ 85% |
||||||||||||||
|
電源電壓 |
220V 50Hz 380V 50Hz 24AC/DC |
||||||||||||||
|
公稱通徑 DN （ mm ） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
電動執行機構型號 |
普通型 |
ZAZ-60 |
ZAZ-60 |
DKZ-410 |
DKZ-410 |
|||||||
|
DKZ-310 |
DKZ-310 |
DKZ-510 |
||||||||||
|
電子型 |
JHZAZ1 |
JHZAZ2 |
JHZAZ3 |
JHZAZ3 |
||||||||
|
電動執行機構推力 |
普通型 |
400 |
400 |
6400 |
6400 |
|||||||
|
4000 |
4000 |
16000 |
||||||||||
|
電子型 |
2000 |
4000 |
6000 |
8000 |
||||||||
|
全行程 |
普通型 |
12.5 |
20 |
32 |
48 |
|||||||
|
時間 |
||||||||||||
|
（ S ） |
電子型 |
30 |
30 |
48 |
60 |
|||||||
|
消耗功率 |
普通型 |
28 |
35 |
|||||||||
|
電子型 |
6 |
15 |
25 |
40 |
||||||||
四、 ZAZP、ZAZM型電動套筒調節閥外型尺寸及重量：
ZAZP、ZAZM型電動套筒調節閥外型尺寸及重量
| 公通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| L(mm) | PN1.6MPa | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | - | - | |
| PN4.0MPa | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | - | - | ||
| PN6.4MPa | 190 | 200 | 220 | 240 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 752 | 820 | ||
| H1(mm) | 單座 | 53 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 110 | 125 | 142.5 | 170 | 380 | 435 | |
| H1(mm) | 雙座 | ? | 117 | 120 | 140 | 145 | 190 | 210 | 220 | 270 | 280 | 320 | 450 | 465 | |
| 配PSL | H(mm)≈ | 普通型 | 704 | 747 | 835 | 910 | 955 | 1100 | 1120 | 1140 | 1210 | 1220 | 1270 | 1810 | 1890 |
| 散熱片型 | 855 | 898 | 990 | 1060 | 1110 | 1277 | 1195 | 1320 | 1420 | 1430 | 1490 | 2066 | 2140 | ||
| D(mm) | 176 | 225 | |||||||||||||
| 配381L | H(mm)≈ | 普通型 | 620 | 680 | 683 | 758 | 768 | 990 | 1022 | 1050 | 1340 | 1360 | 1440 | 1710 | 1770 |
| 散熱片型 | |||||||||||||||
