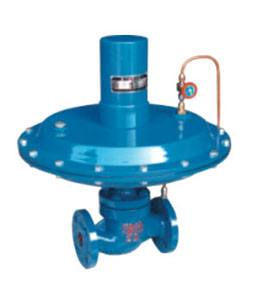

自力式差（微）壓調節閥
名稱:自力式差（微）壓調節閥
型號:ZZCP、ZZVP
口徑:DN20-100mm
壓力:PN1.0-1.6MPa
材質:tg bxg
ZZC和ZZV50mm.WC至0.1MPa自力式差（微）壓調節閥是一種不需要外加能源的執行器產品。可用于公稱壓力PN0.1、PN10。差（微）壓均可分段調節。從50mm.WC至0.1MPa。其用途十分廣泛，可用于工業燃燒爐系統，控制兩種物料，如煤氣、空氣流量配比，以達理想燃燒。用于氫冷發電機組密封油系統，控制密封油與氫氣間壓力差，以確保可靠密封。當差壓閥的低壓端通大氣即為微壓閥（差壓閥負壓，端壓，力為零）。

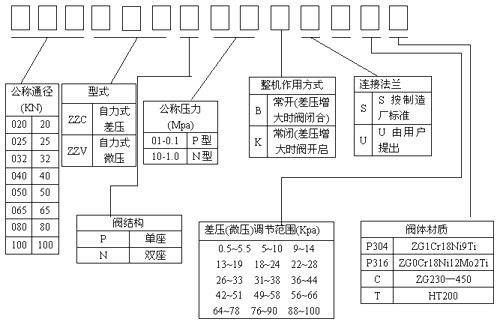

一、特點 ● 無需停止生產即可進行設定值的調整；| 額定行程 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
|
公稱壓力PN（MPa） 差壓調節范圍（KPa） |
ZZCP/ZZVP | 8 | 11 | 20 | 32 | 50 | 80 | 100 | 160 |
| ZZCN | 53 | 83 | |||||||
| 額定行程 | 6 | 8 | 10 | 15 | 20 | ||||
| 公稱壓力PN（MPa） | 0.10 1.0 | ||||||||
| 差壓調節范圍（KPa） |
0.5~5.5 5~10 9~14 13~19 18~24 22~28 26~33 31~38 36~44 42~51 49~58 56~66 64~78 76~90 88~100 |
||||||||
| 介質溫度（℃） | ≤80 | ||||||||
|
調節精度（%） |
≤10 | ||||||||
| 允許泄漏量（L/H） | ZZCP/ZZVP | 10-4×閥額定容量（IV級） | |||||||
| ZZCN | 5×10-3×閥額定容量（II級） | ||||||||
（表二）單位:mm
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| A | 308 | 394 | 308 | 394 | 308 | 394 | 394 | 394 | |
| H | ZZCP/ZZVP | 376 | 465 | 365 | 445 | 445 | 490 | 490 | 510 |
| ZZCN | 536 | 536 | 570 | 590 | |||||
| L | ZZCP/ZZVP | 150 | 160 | 180 | 20 | 230 | 290 | 310 | 350 |
| ZZCN | 222 | 222 | 310 | 350 | |||||
| 重量 | 12 | 13 | 15 | 17 | 20 | 28 | 38 | 43 | |
| 導壓管螺紋接頭 | M16×1.5 | ||||||||
| 公稱通徑(DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| D | PN01PN10 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 |
| D1 | PN01 | PN10 | 75 | 85 | 100 | 125 | 145 | 160 | 180 |
| b | PN01 PN10 | 16 | 18 | 20 | 22 | ||||
| n-Φ | PN01 PN10 | 4-14 | 4-18 | 8-18 | |||||
| fl×D2 | PN01 PN10 | 2×56 | 3×56 | 3×76 | 3×84 | 3×99 | 3×118 | 3×132 | 3×156 |
