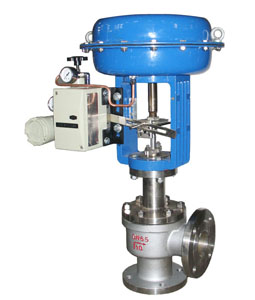

精小型氣動薄膜調節角閥
名稱:精小型氣動薄膜調節角閥
型號:ZJHJ
口徑:DN15-500mm
壓力:PN1.6-4.0MPa
材質:碳鋼、不銹鋼
ZJHJ精小型氣動薄膜調節角閥采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓力損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量溫度、液位保持在給定值。特別適用于允許泄漏量小，閥前后壓差不大的高粘度，含有懸浮物和顆粒狀物質流體的調節，可避免結焦、堵塞、便于自?xún)襞c清洗的場合。
一、閥體 形 式：角形單座鑄造閥| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 閥座直徑dn(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 額定流量系數Kv | 6.5 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
| 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | |||||||
七、主要零件材料及推薦使用溫度范圍
| 閥體材料 | 公稱壓力MPa | 介質工作溫度℃ | |||||||||||||
| 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | ||
| 120 | 200 | 250 | 300 | 350 | 400 | 425 | 450 | 475 | 500 | 525 | 550 | 575 | 600 | ||
| 大工作壓力MPa | |||||||||||||||
| 鑄鐵HT200 | 1.6 | 1.6 | 1.5 | ||||||||||||
| 鑄鋼ZG25 |
4.0 6.4 |
4.0 6.4 |
3.7 5.9 |
3.3 5.2 |
3.0 4.7 |
2.8 4.1 |
2.3 3.7 |
1.8 2.9 |
|||||||
| 鑄不銹鋼ZG1Cr18Ni9Ti |
4.0 6.4 |
4.0 6.4 |
3.0 4.4 |
2.7 4.2 |
2.4 4.0 |
2.1 3.8 |
1.9 3.5 |
1.7 3.4 |
1.4 3.2 |
1.1 2.9 |
0.8 2.6 |
||||

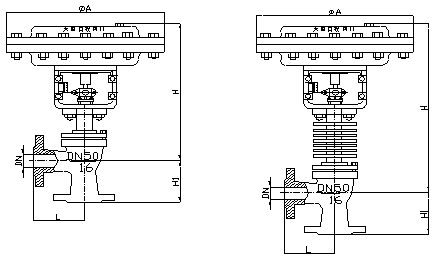

八、外裝尺寸
| 公稱通徑DN（mm） | L（mm） | H1（ mm） | H（mm） | ?A | |
| 1.6（MPa） | 常溫 | 中溫 | |||
| 20 | 100 | 100 | 349 | 444 | 285 |
| 25 | 115 | 115 | 350 | 445 | 285 |
| 32 | 130 | 130 | 358 | 458 | 285 |
| 40 | 130 | 130 | 378 | 478 | 285 |
| 50 | 150 | 150 | 393 | 493 | 285 |
| 65 | 170 | 170 | 494 | 594 | 360 |
| 80 | 190 | 190 | 503 | 628 | 360 |
| 100 | 215 | 215 | 521 | 646 | 360 |
| 125 | 250 | 250 | 634 | 759 | 360 |
| 150 | 275 | 275 | 696 | 846 | 470 |
| 200 | 325 | 325 | 715 | 915 | 470 |
| Z | J | H | J | 16 | C | G | K |
| 自控閥門 | 執行機構： | 多彈簧氣動薄膜執行機構 | 閥門結構類型: | 公稱壓力： | 閥體材質： | 溫度類型： | 作用型式： |
| J：表示精小型 | F：表示分流閥 | 16：表示1.6MPa | C：表示碳鋼 | G：中溫型常溫省略 | K：表示氣開型 | ||
| H：表示合流閥 | 25：表示2.5MPa | P：表示不銹鋼 | B：表示氣關型 | ||||
| J： 表示角形閥 | 40：表示4.0MPa | F46：表示閥體襯氟 | |||||
| 64：表示6.4MPa |
