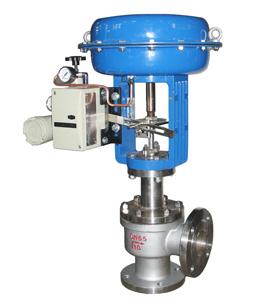

氣動低溫角型調節閥
名稱:氣動低溫角型調節閥 型號:DW 口徑:DN25-200 壓力:PN1.6～6.3 Mpa 材質:低溫鋼、不銹鋼 一、低溫角型調節閥概述
我公司低溫角型調節閥結構緊湊，安裝維修方便。閥體采用高強度鋁合金或不銹鋼，使用溫度為 –196℃ 到 +150℃氏度，可與工藝管道相焊接，確保無泄漏，特別適用于空分設備的低溫冷箱。 二、低溫角型調節閥主要技術參數| 閥體型式 | 角 型 |
| 公稱通徑 | 1”～ 8” (DN25～DN200) |
| 公稱壓力 | ANSI 150～600 (PN1.6～6.3 Mpa) |
| 溫度范圍 | -196℃～+150℃ |
| 流量特性 | 等百分比、線性、快開 見圖2 |
| 額定流通能力 | 見表1 |
| 泄漏等級 | <0.01%額定流通能力(ANSI Class IV) |
| 主要件材質 | 見表2 |
| 標準保溫長度 | 600，700，800，900 mm特殊長度可指定 |
| 焊接端尺寸 | 可指定 |
| 執行器 | 氣動薄膜執行器、氣動活塞式執行器（可選） |
| 可配裝儀表 | 閥門定位器、過濾減壓閥、電磁閥、行程開關、氣動繼動器 |
| 通徑ANSI | 1" | 1 " | 2" | 3" | 4" | 6" | 8" | 閥座直徑 | 額定CV | 行程 |
| 通徑DN | 25 | 40 | 50 | 80 | 100 | 150 | 200 | |||
| 3 | 0.11 | 10 | ||||||||
| 4 | 0.18 | |||||||||
| 5 | 0.29 | |||||||||
| 6 | 0.46 | |||||||||
| 7 | 0.73 | |||||||||
| 8 | 1.17 | |||||||||
| 10 | 1.87 | |||||||||
| 12 | 2.92 | |||||||||
| 15 | 4.68 | |||||||||
| 20 | 7.37 | |||||||||
| 25 | 11.7 | 16 | ||||||||
| 32 | 18.7 | |||||||||
| 40 | 29.2 | 25 | ||||||||
| 50 | 46.8 | |||||||||
| 65 | 73.7 | 40 | ||||||||
| 80 | 117 | |||||||||
| 100 | 187 | |||||||||
| 125 | 292 | 60 | ||||||||
| 150 | 468 | |||||||||
| 200 | 737 | |||||||||
| 材 質 | 處 理 | |
| 閥 體 | 5083合金鋁, CF8 | |
| 閥 芯 | 304 | 可部分或全部堆焊硬質合金 |
| 閥 座 | 304 | 可部分或全部堆焊硬質合金 |
| 導向套 | 304 | 堆焊硬質合金 |
| 閥 桿 | 304 | |
| 密封圈 | 99.5% 鋁 |
| ANSI | 1" | 1 " | 2" | 3" | 4" | 6" | 8" |
| DN | 25 | 40 | 50 | 80 | 100 | 150 | 200 |
| 重量 | 17 | 26 | 32 | 62 | 70 | 81 | 90 |
| DN | h1 | h2 | h3 | h4 | d1 | d2 | H | |||
| L=600 | L=700 | L=800 | L=900 | |||||||
| 25 | 75 | 75 | 75 | 24 | 130 | 350 | 713 | 813 | 913 | 1013 |
| 40 | 85 | 85 | 85 | 25 | 130 | 350 | 713 | 813 | 913 | 1013 |
| 50 | 110 | 110 | 101 | 32 | 155 | 350 | 713 | 813 | 913 | 1013 |
| 80 | 150 | 150 | 137 | 38 | 205 | 350 | 730 | 830 | 930 | 1030 |
| 100 | 160 | 160 | 147 | 40 | 205 | 350 | 730 | 830 | 930 | 1030 |
| 150 | 220 | 220 | 165 | 48 | 315 | 500 | 824 | 924 | 1024 | |
| 200 | 275 | 260 | 200 | 49 | 365 | 500 | 835 | 935 | 1035 | |
| 第一位 | 第二位 | 第三位 | 第四位 | 第五位 |
| 閥門系列號 | 閥體型式 | 壓力等級 | 執行器型式 | 執行器尺寸 |
| 2 低溫調節閥 | 1 角型 | 1 ANSI 1502 ANSI 3003 ANSI 6004 PN1.6MPa5 PN4.0MPa6 PN6.3MPa | P 氣動薄膜H 氣動活塞 | 2 RC163 RC254 RC405 RC606 RC100 |
