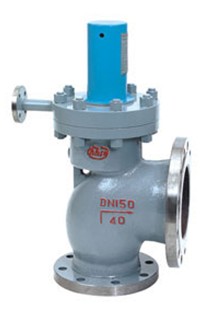

A49H-40主安全閥
名稱:A49H-40主安全閥
型號:A49H
口徑:DN15～400
壓力:1.6-6.4MPa
材質:鑄鋼、不銹鋼等
一、A49H-40主安全閥產品概述：
我公司A49H-4主安全閥主要用于電站鍋爐、壓力容器、減溫減壓裝置等設備，防止壓力超過允許大高壓力值，保證設備安全運行。
二、A49H-40主安全閥結構簡述：
1、當介質升高到整定壓力時，沖量安全閥打開，介質從脈沖管進入主安全閥的活塞室，推動活塞下降，使閥門自動打開，當沖量閥關閉時，閥瓣又自動關閉。
2、 密封南用鉆基鉻鎳不銹鋼堆焊而成，閥瓣經熱處理，提高了耐磨性和抗沖蝕性。
三、A49H-40主安全閥安裝說明：
1、閥門必須垂直安裝在設備的高位置。
2、主安全閥緊固在支座上，支座承受主安全閥排汽時產生的反座力。
3、排汽管應有專門吊架，排汽重量不得加在主安全閥上，主安全閥與排汽之間的連接法蘭應消除任何的附加預應力。
4、排汽管的低點應考慮疏水，以免排汽時產生水擊。
四、A49H-40主安全閥主要外形及連接尺寸：
|
型號 |
公稱通徑 |
連接尺寸 |
||||||||||||||
|
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
b |
z-d |
DN |
D |
D1 |
D2 |
b |
z-d |
||
|
A49H-4 |
150 |
220 |
230 |
240 |
486 |
300 |
250 |
204 |
30 |
8-25 |
200 |
360 |
310 |
278 |
34 |
12-25 |
|
A49H-4 |
200 |
270 |
295 |
330 |
615 |
375 |
320 |
260 |
38 |
12-30 |
300 |
485 |
430 |
390 |
40 |
16-30 |
|
A49H-4 |
250 |
300 |
350 |
370 |
646 |
445 |
385 |
313 |
42 |
12-34 |
350 |
550 |
490 |
450 |
44 |
16-34 |

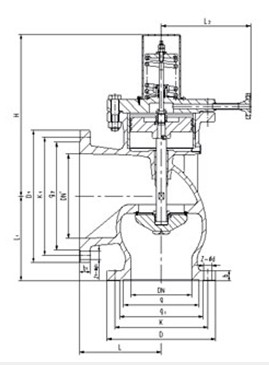

五、A49H-40主安全閥產品結構圖：
