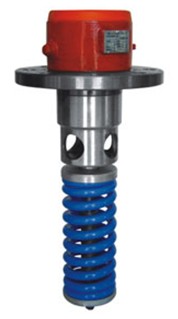

ANA42F內裝式安全閥
名稱:ANA42F內裝式安全閥
型號:ANA42F
口徑:DN15-100
壓力:1.6-6.4MPa
材質:鑄鋼、不銹鋼、鉻鉬鋼等
一、ANA42F內裝式安全閥產品概述：
我公司ANA42F內裝式安全閥主要用于鐵路和汽車石油液化氣槽車或地面液化氣儲罐上，起超壓安全保護作用。
二、ANA42F內裝式安全閥主要零部件材料：
|
No |
零件名稱 |
材料 |
|
1 |
閥 瓣 |
碳鋼 |
|
2 |
密封墊 |
聚四氟乙烯 |
|
3 |
閥 體 |
碳鋼 |
|
4 |
閥 桿 |
1Cr18Ni9Ti |
|
5 |
閥 座 |
碳鋼 |
|
6 |
支 架 |
碳鋼 |
三、ANA42F內裝式安全閥主要外形及連接尺寸：
|
公稱通徑DN(mm) |
尺寸 |
||||||||
|
L |
D |
D1 |
D2 |
do |
b |
f |
Z-d |
≈H |
|
|
50 |
95 |
160 |
125 |
100 |
34 |
20 |
3 |
4-18 |
376 |
|
80 |
99 |
235 |
190 |
149 |
52 |
25 |
4.5 |
8-22 |
512 |

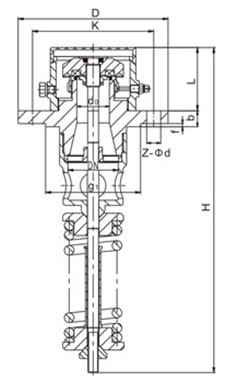

四、ANA42F內裝式安全閥產品結構圖：
