GYA系列液壓安全閥
名稱(chēng):GYA系列液壓安全閥
型號:GYA
口徑:DN15～300
壓力:1.6-16.0MPa
材質(zhì):鑄鋼、不銹鋼、鉻鉬鋼等
一、GYA系列液壓安全閥概述：
我公司GYA系列液壓安全閥裝于油罐頂部與呼吸閥配合使用,在呼吸閥一旦失靈時(shí)起安全作用。
二、GYA系列液壓安全閥主要外形與法蘭連接尺寸：
|
規格 |
圖號 |
重量 |
安裝尺寸（毫米） |
|||||||
|
d |
D |
D1 |
D2 |
d1 |
L |
H |
n |
|||
|
DN80 |
GYA-80 |
38 |
Ø85 |
Ø150 |
Ø185 |
Ø125 |
Ø18 |
376 |
424 |
4 |
|
DN100 |
GYA-100 |
42 |
Ø105 |
Ø170 |
Ø205 |
Ø145 |
Ø18 |
500 |
605 |
4 |
|
DN150 |
GYA-150 |
66 |
Ø158 |
Ø225 |
Ø265 |
Ø200 |
Ø18 |
650 |
705 |
8 |
|
DN200 |
GYA-200 |
97.2 |
Ø210 |
Ø280 |
Ø315 |
Ø255 |
Ø18 |
900 |
755 |
8 |
|
DN250 |
GYA-250 |
140.2 |
Ø264 |
Ø335 |
Ø370 |
Ø310 |
Ø18 |
1050 |
885 |
12 |

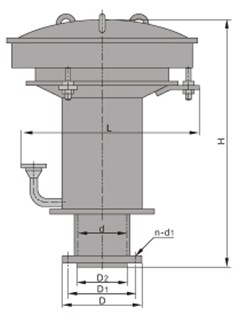

三、GYA系列液壓安全閥產(chǎn)品結構圖：
