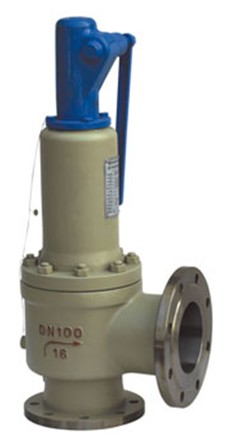

A44型帶扳手彈簧全啟封閉式安全閥
名稱:A44型帶扳手彈簧全啟封閉式安全閥
型號:A44Y/H/W
口徑:DN15～400
壓力:1.6-10.0MPa
材質:鑄鋼、不銹鋼、鉻鉬鋼等
一、A44型帶扳手彈簧全啟封閉式安全閥概述：
二、A44型帶扳手彈簧全啟封閉式安全閥用途：
A44Y-C型適用于工作溫度≤300℃的空氣、蒸汽、石油等介質的設備或管路上，A44Y-P/R型適用于工作溫度≤200℃有腐蝕性介質的設備上，作為超壓保護裝置。

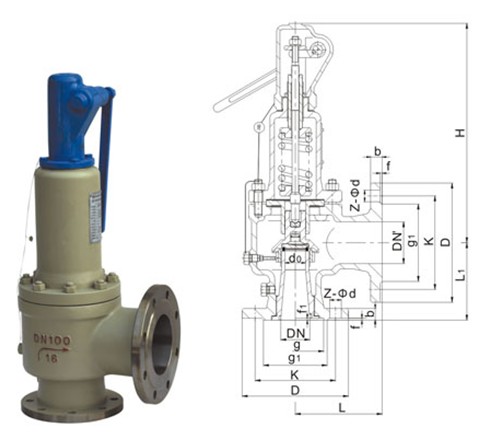

三、A44型帶扳手彈簧全啟封閉式安全閥外形尺寸和連接尺寸：
| 公稱通徑DN | do | DN′ | L | L1 | ≈H |
| 20 | 15 | 25 | 110 | 95 | 307 |
| 25 | 16 | 32 | 110 | 95 | 307 |
| 32 | 20 | 40 | 115 | 100 | 311 |
| 40 | 25 | 50 | 120 | 110 | 330 |
| 50 | 32 | 65 | 135 | 120 | 340 |
| 65 | 40 | 80 | 160 | 140 | 426 |
| 80 | 50 | 100 | 170 | 135 | 438 |
| 100 | 65 | 125 | 205 | 160 | 557 |
| 125 | 80 | 150 | 210 | 190 | 641 |
| 150 | 100 | 175 | 255 | 230 | 656 |
| 200 | 125 | 250 | 305 | 260 | 795 |
| 250 | 150 | 300 | 350 | 320 | 995 |
| 300 | 220 | 400 | 370 | 350 | 1263 |
| 350 | 250 | 500 | 500 | 450 | 1711 |
| 400 | 280 | 500 | 500 | 450 | 1780 |
四、A44Y-C型帶扳手彈簧全啟封閉式安全閥用途：
A44Y-C型適用于工作溫度≤300℃的空氣、蒸汽、石油等介質的設備或管路上，A44Y-P/R型適用于工作溫度≤200℃有腐蝕性介質的設備上，作為超壓保護裝置。

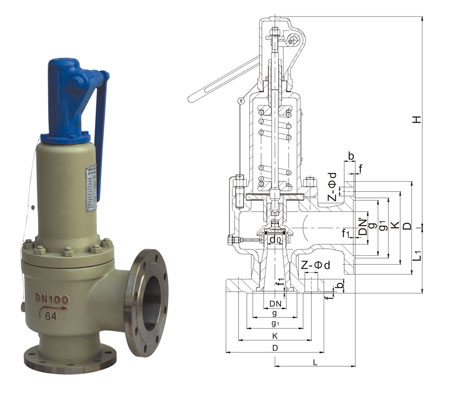

五、A44型帶扳手彈簧全啟封閉式安全閥外形尺寸和連接尺寸：
| 型號 | 公稱通徑DN | do | DN′ | L | L1 | ≈H |
|
A44Y-64C A44Y-64P A44Y-64R |
20 | 12 | 25 | 110 | 100 | 306 |
| 25 | 16 | 32 | 110 | 100 | 306 | |
| 32 | 20 | 40 | 130 | 110 | 325 | |
| 40 | 25 | 50 | 135 | 120 | 330 | |
| 50 | 32 | 65 | 160 | 130 | 421 | |
| 65 | 40 | 80 | 175 | 160 | 535 | |
| 80 | 50 | 100 | 175 | 160 | 545 | |
| 100 | 65 | 125 | 195 | 195 | 626 | |
| 150 | 100 | 200 | 285 | 260 | 899 | |
|
A44Y-100C A44Y-100P A44Y-100R |
20 | 12 | 25 | 110 | 100 | 306 |
| 25 | 16 | 32 | 110 | 100 | 306 | |
| 32 | 20 | 40 | 130 | 110 | 325 | |
| 40 | 25 | 50 | 135 | 120 | 330 | |
| 50 | 32 | 65 | 160 | 130 | 421 | |
| 65 | 35 | 80 | 175 | 160 | 535 | |
| 80 | 40 | 100 | 175 | 160 | 545 | |
| 100 | 50 | 125 | 195 | 195 | 626 | |
| 150 | 80 | 200 | 285 | 260 | 899 |
