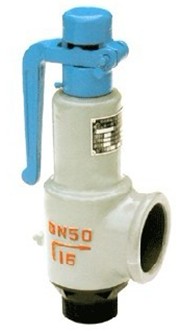

A27H/Y/W彈簧微啟式安全閥
名稱:A27H/Y/W彈簧微啟式安全閥
型號:A27H/Y/W
口徑:DN15-80
壓力:1.6-10.0MPa
材質:鑄鋼、不銹鋼、鉻鉬鋼等
產品概述
A27H型安全閥適用于工作溫度≤200℃的水、空氣、蒸氣等介質的設備或管路上。A27Y適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。
主要零部件材料
|
No. |
零件名稱 |
A27H 材料 |
A27W-P 材料 |
A27W-R 材料 |
|
1 |
閥 體 |
HT350 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
|
2 |
閥 座 |
35 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
|
3 |
調 節 圈 |
2Cr13 |
1Cr18NiTi |
1Cr18Ni12MoTi |
|
4 |
閥 瓣 |
2Cr13 |
1Cr18NiTi |
1Cr18Ni12MoTi |
|
5 |
彈 簧 |
50CrVA |
50CrVA 包覆氟塑料 |
50CrVA 包覆氟塑料 |
|
6 |
閥 桿 |
2Cr13 |
2Cr13 |
1Cr18NiTi |
|
7 |
調整螺桿 |
45 |
2Cr13 |
1Cr18NiTi |
|
8 |
保 護 罩 |
2G200-400 |
2G200-400 |
1Cr18NiTi |
|
9 |
密封面材料 |
堆焊D507 |
堆焊Co基硬質合金 |
|
主要外形及連接尺寸
|
公稱通徑 |
尺寸 |
|||||
|
do |
Rc |
L |
L1 |
G |
H |
|
|
15 |
10 |
1/2＂ |
40 |
65 |
1/2＂ |
135 |
|
20 |
15 |
3/4＂ |
45 |
70 |
3/4＂ |
140 |
|
25 |
20 |
1＂ |
45 |
76 |
1＂ |
155 |
|
32 |
25 |
1 1/4＂ |
55 |
85 |
1 1/4＂ |
170 |
|
40 |
32 |
1 1/2＂ |
55 |
85 |
1 1/2＂ |
310 |
|
50 |
40 |
2＂ |
67 |
100 |
2＂ |
322 |
|
65 |
50 |
2 1/2＂ |
76 |
112 |
2 1/2＂ |
344 |
|
80 |
65 |
3＂ |
110 |
135 |
3＂ |
395 |

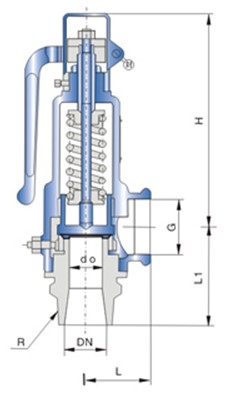

產品結構圖
