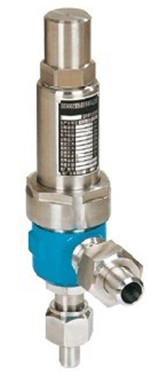

A61H、A61Y彈簧微啟式高壓安全閥
名稱:A61H、A61Y彈簧微啟式高壓安全閥
型號:A61H、A61Y
口徑:DN15～50
壓力:16.0-32.0MPa
材質:鑄鋼、不銹鋼、鉻鉬鋼等
一、A61H、A61Y彈簧微啟式高壓安全閥產品概述：
我公司A61H、A61Y彈簧微啟式高壓安全閥適用于工作溫度≤200℃的空氣、氨、石油氣等介質的設備和管路上，A61Y-160P，A61Y-320P型適用于溫度≤200℃有腐蝕性的氣體或液體的設備和管路上，作為超壓保護裝置。
二、A61H、A61Y彈簧微啟式高壓安全閥主要零部件材料：
|
NO. |
零件名稱 |
A61H-C A61Y-C材料 |
A61Y-P材料 |
|
1 |
接頭 |
20 |
1Cr18Ni9Ti |
|
2 |
接頭螺母 |
35 |
1Cr18Ni9Ti |
|
3 |
閥座 |
2Cr13 |
1Cr18Ni9Ti |
|
4 |
閥體 |
35/35CrMoA |
1Cr18Ni9Ti |
|
5 |
閥瓣 |
2Cr13 |
1Cr18Ni9Ti |
|
6 |
導向套 |
2Cr13 |
1Cr18Ni9Ti |
|
7 |
彈簧 |
50CrVA |
50CrVA包覆氟塑料 |
|
8 |
閥桿 |
2Cr13 |
2Cr13 |
|
9 |
閥蓋 |
ZG230-450 |
1Cr18Ni9Ti |
|
10 |
調節螺桿 |
45 |
2Cr13 |
|
11 |
閥帽 |
ZG200-400 |
1Cr18Ni9Ti |
|
|
密封面材料 |
"Y"型堆焊Co基硬質合金,"H"型堆焊D507 |
|
三、A61H、A61Y彈簧微啟式高壓安全閥外形尺寸和連接尺寸：
|
公稱壓力 |
公稱通徑 |
尺寸 |
||||||
|
do |
D |
D1 |
D2 |
L |
L1 |
H |
||
|
16 |
10 |
6 |
17 |
14 |
12 |
115 |
135 |
78 |
|
15 |
8 |
22 |
18 |
16 |
115 |
135 |
85 |
|
|
20 |
10 |
28 |
22 |
20 |
115 |
135 |
135 |
|
|
25 |
12 |
35 |
26 |
24 |
160 |
165 |
142 |
|
|
32 |
10 |
6 |
22 |
14 |
12 |
115 |
135 |
80 |
|
15 |
8 |
25 |
17 |
15 |
115 |
135 |
90 |
|
|
20 |
10 |
30 |
22 |
20 |
115 |
135 |
140 |
|
|
25 |
12 |
38 |
26 |
24 |
160 |
165 |
148 |
|
四、A61H、A61Y彈簧微啟式高壓安全閥產品結構圖：
